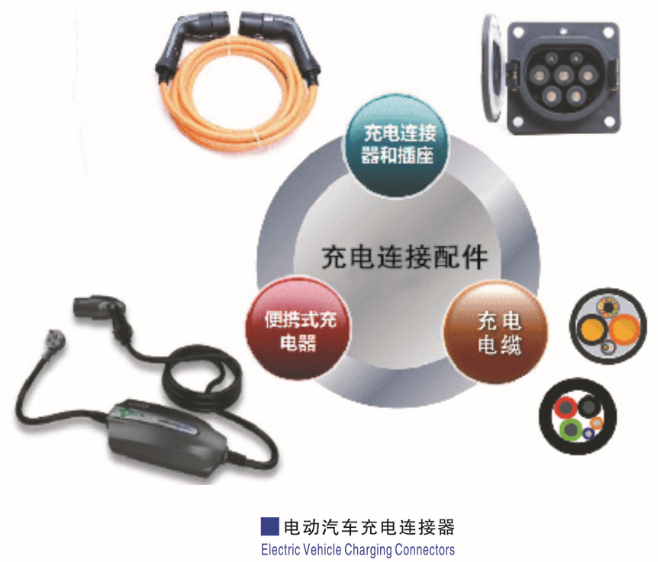

電動汽車充電連接器2015/5/19 9:27:53
DC耦合器
◆ 零部件說明
適用於EV/PHEV的高電壓，高電流，HVIL的密封式連接器；
◆ 特徵
適用輔助鎖定裝置，便於連接連接器的手柄，連接器搭載顯示充電狀態的LED（指示燈） 各端子額外進行密封處理；
◆ 優點
適用手柄裝置比單用連接器更容易連接和分離：以UL2251（27N)為準採用鎖扣裝置，防止使用過程中連接器與端口脫落
AC耦合器（連接器，端口）
◆ 連接器
滿足SAE J1772耦合器接口標準，密封式連接器保護內部零部件，連接時端子的所有接口及彎曲部位都能與外部環境隔絕，採用按壓方式控制的照明確保連接安全可靠的鎖扣人體工學，橡膠材質手柄可輕易進行鎖定/解除鎖定操作的轉動式按鈕，普通適用領域，插入式混合動力電動汽車（PHEV）及電池電動汽車（BEV）；
◆ 端口
滿足SAE J1772耦合器接口標準，安裝有密封墊的活頁式頂蓋防止水等外界物質進入插口，頂蓋可左右開閉，排水口能幫助清除集聚在端子內部空間的水分，電源及接地針上的塑料電極頭能幫助防止弧光放電，端子的壓接部位與外界環境完全隔絕，典型應用，插入式混合動力電動汽車（PHEV）及電池電動汽車(BEV) ；
充電電纜
◆ DC 電纜
信號電纜絕緣體：80℃ PVC絞線後的編制密封層電力電纜絕緣體：HF-XLPO通訊電纜絕緣體：80℃ PVC編織密封層護套絕緣體：高彈性PVC（80℃等級）；
◆ AC 電纜
中壓式電力EV AC 電纜600V，105℃ Dry，60℃ Wet
